一、概述
本产品是中压架空线路电网的监控单元，与柱上开关配合实现线路状态自动监测、故障分析、判断记录，具备驱动开关保护线路设备安全，切断线路故障及自动恢复线路运行等功能。适用于35kV及以下户外开关设备包括：真空断路器，油断路器及气体断路器。
本产品是集线路保护、控制、电压电流信号测量、监视于一体的综合自动化户外测控装置。具备处理单条架空线路所有电压电流信号于一体及开关远程操作的全部功能。
支持通信方式:无线方式(GSM/GPRS/CDMA)，以太网，WIFI，光纤，电力载波，RS232/485，RJ45等，并可接入其他站端设备(如TTU，FTU，DTU等)。
二、技术参数
| 电源： | 额定工作电源 | AC220V |
| 电源标称电压容差 | -20%～+20% | |
| 功耗 | ≤5W | |
| 额定频率 | 50Hz | |
| 波形失真 | ≤5% | |
| 额定值： | 电流互感器 | 5A 或1A，功耗<1.0VA/相 |
| 电压互感器 | 220V，功耗<0.5VA/相 | |
| 频率 | 50Hz | |
| 测量范围及精度： | 保护电流 | 0.10~99.99A ≤±3.0℅ |
| 零序电流 | 0.010~9.999A ≤±0.5℅ | |
| 电压 | 0.1~280.0V ≤±0.5℅ | |
| 保护性能参数： | 事件分辨率 | 2ms |
| 速断出口时间 | 在1.2In下，整组动作时间≤40ms | |
| 保护出口时间误差 | ≤1% | |
| 出口继电器： | 触点负载(阻性) | 10A/220VAC，10A/28VDC |
| 电气寿命 | 10万次 | |
| 开关量输入： | 额定开入电压 | DC24V |
| 开入量分辨率 | 最小2ms | |
| 电磁兼容特性： | 绝缘电阻 | ≥10MΩ |
| 绝缘强度 | 2.5kV，1min | |
| 电压突降和电压中断 | 100%，0.5s | |
| 高频干扰 串模 | 1.5kVP，1min | |
| 共模 | 2.5kVP，1min | |
| 瞬变脉冲群 | 4.0kVP，1min | |
| 浪涌干扰 | 4.0kVP，1.2/50μs | |
| 静电放电(接触放电) | 8kV | |
| 工频磁场 | 100A/m | |
| 阻尼震荡磁场 | 100A/m | |
| 冲击电压 | 5kV，1.2/50μs | |
| 全部EMC及性能指标满足DL/T721-2000Ⅳ级标准 | ||
| 通信接口： | 主通信口 | 1路RS485接口(波特率可选) |
| 工作环境： | 运行温度 | -25℃～+70℃ |
| 存储温度 | -40℃～+70℃ | |
| 湿度 | 5%～100%包括凝露 | |
| 环境温度变化率 | <25℃/h | |
| 大气压力 | 70～106KPa | |
| 周围环境 | 无爆炸、腐蚀性气体及导电尘埃、无酶菌、无剧烈震动冲击源 | |
| 其他技术指标： | 整体重量 | ≤5kg |
| 外壳防护等级 | ≥IP65 | |
| 平均无故障时间 | ≥50,000h | |
三、功能特点
1. 独特的电池电压实时监控技术，电池低电压告警保护，并且可以配置单独太阳能板供电和220V室内供电多种方案，极大的保证控制器运行稳定。
2. 采用模块化设计、控制、通讯、远动功能灵活扩展，适合馈线自动化，具备“三遥”功能。
3. 采集三相保护电流、零序电流、三相电压、零序电压、三相测量电流等。
4. 三段电流保护、零序/负序保护、电压保护、重合闸（后加速）、涌流保护、谐波保护等。
5. 可综合计算零序电流，零序电压及零序功率方向三个特征量，实现接地故障界内和界外的可靠检测。
6. 集合了RS485、以太网接口、GPRS模块，短信及控制距离为50米的手持式遥控器控制。
7. 可长期运行于高温高寒的环境，所有零部件可在极端恶劣条件下稳点运行。
8. 采用超高温液晶显示技术，能够长期工作于-40℃～+80℃的严酷环境中。所有参数显示于液晶屏上，效果直观，操作方便。
9. 对线路上发生的重要信息以及用户的操作信息进行记录并保存，最多100组SOE事件。
10. 带有预付费欠费跳闸功能，方便管理用户用电量。

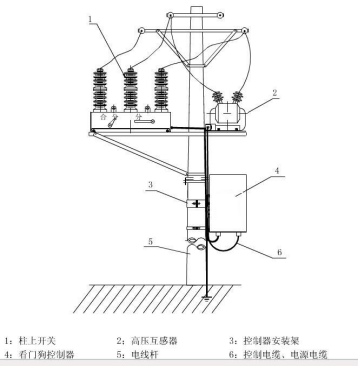

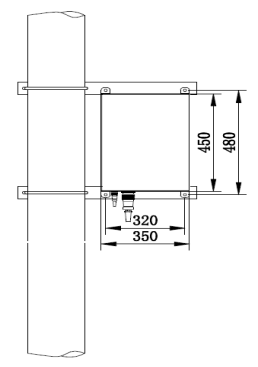

四、产品安装示意及外形尺寸
1. 安装本产品时请按照下图所示，用安装架固定控制器于杆上，安装架用户自行设计。
2. 将本产品操作面板垂直向下固定安装，不可倒置。
3. 安装本产品时，接地线一定要可靠接好。
注意：在安装装置过程中，装置带有危险的强电有可能会导致设备永久性损坏或人员伤亡，因此在安装、调试、检修操作时仅限于经过严格的培训和具有该专业技术人员。
五、订货须知
1. 订货时应说明产品型号。例如分界断路器的额定电流、额定短路开断电流、数量、产品配置（如电流互感器变比、精度、容量）等。
2. 用户可根据使用要求选择相应的功能配置，如GPRS功能、预付费功能、手机短信功能、太阳能供电板.
